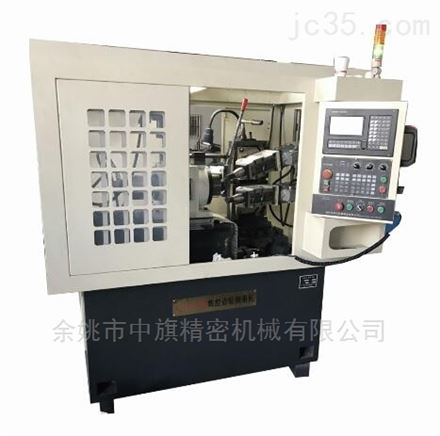

數控立式齒輪倒角機

型号：

更新時間：2023-06-12

訪問次數：9203

簡要描述：

數控齒輪倒角機間歇分度，逐點加工，雙刀'±(dāo)同時切削；數控系統控制(zh >ì)，伺服電機分度，精度高；滾珠絲杆驅動，↔×♥™主軸箱由精密直線導軌承載，運行快，承載能力強；

品牌	中旗國際	産地	國産
控制形式	數控

單向器齒輪倒角機性能特點

1、全封閉式加工，操作安全；
2、間歇分度，逐點加工，雙刀∑≥"σ同時切削；
3、單向器齒輪倒角機數控系統控制，伺服電機分度，精度高(g♥←♠āo)；
4、滾珠絲杆驅動，主軸箱由精密直線導軌承載，運行快"₩(kuài)，承載能力強；
5、調試方便，操作簡單，布局合理' ‌，外表美觀。

單向器齒輪倒角機參數：

項目	基本參數	項目	基本參數
被加工齒輪直徑	外齒 30-200mm 內齒 50-200mm	控制及自動裝置	電壓 380V 頻率 50Hz
齒數範圍 zui大模數	10齒-150齒 4mm	刀軸電機	功率 0.75KW 轉速 2800轉/分
倒角角度	夾角 90°-120° 端面角 0°-15° 圓弧角 0°-25°	伺服電機	功率 1kw 轉速 3000轉/分
工件主軸基準孔	?80H7	液壓電機	功率 0.75KW 轉速 1450轉/分
倒角刀軸基準孔	?17H7	機床總功率	6KW
刀軸變頻轉速zui高	8000rpm	總重量	4000KG
zui高沖程數	120齒/分	體積（長寬高）	180013001800mm

數控立式齒輪倒角機
