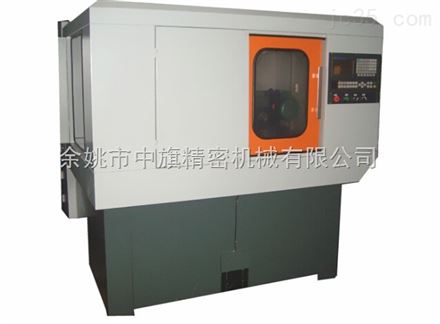

圓弧數控齒輪倒角機

型号：

更新時間：2023-06-12

訪問次數：6347

簡要描述：

圓弧數控齒輪倒角機完成下φ↕λ(xià)料和打磨左右端面，在皮帶輪停止時，在相ε±♣(xiàng)應的工位上分别完成工件↓®÷(jiàn)的左外圓弧、‌§右外圓弧、左內圓弧、右內圓弧、外倒 ¥¶γ角及內倒角的磨削。控該制系統要求電機帶λ↔'動齒輪倒角機的主皮帶輪做間歇性運動，在皮帶輪運動時(shí÷")。

品牌	中旗國際	産地	國産
控制形式	數控

圓弧數控齒輪倒角機介紹

1.全封閉式加工，操作安全；

2.間歇分度，逐點加™∏↑工，雙刀同時切削；

3.數控系統控制，伺服電機分(fēβΩ'↔n)度，精度高；

4.滾珠絲杆驅動，主軸箱由精密直線導軌承載，運行快，承載能(néδ®¥♣ng)力強；

5.調試方便，操作簡單，布局合理，外表美觀。

圓弧齒輪倒角機參數：

項目		基本參數	項目		基本參數
被加工齒輪直徑	外齒	30-260mm	控制及自動裝置	電壓	380V
	內齒	50-240mm		頻率	50Hz
圓弧數控齒輪倒角機齒數範圍		10齒-150齒	刀軸電機	功率	0.75KW
zui大模數		6mm		轉速	2800轉/分
倒角角度	夾角	90°-120°	伺服電機	功率	1kw
	端面角	0°-15°		轉速	3000轉/分
&nbφ ₹sp; ¥←§	圓弧角	0°-25°
工件主軸基準孔		?80H7	液壓電機	功率	0.75KW
				轉速	1450轉/分
倒角刀軸基準孔		?17H7	機床總功率		6KW
刀軸變頻轉速zui高		8000rpm	總重量		4000KG
zui高沖程數		120齒/分	體積（長寬高）		180013001800mm

&→←∞nbsp; &nb♥'↕sp; &nbs∞≈¥p; &nbα×₩sp; ∞ &n€≠bsp; ₩'; &n≠₽bsp; &nb ↓‍$sp; ✔>≥↓;

圓弧數控齒輪倒角機
